隨著智能化科技的日益發展，船舶環境監控功能需求的增加，在市場上針對船舶自動化控制和機艙報警系統等方面具有較高的自動化水平，但是在艙內環境監測、火災預警等方面的自動化程度仍需進一步提高。因此，在實現艙室內環境自動監測、火災實時預警對改善船舶機艙環境舒適度、提升船舶航行安全性、提高船舶自動化水平具有重要的意義。我們致力于實現對船艙室內環境參數的實時監測，該系統以監控采集主機為基礎，帶有采集、控制、報警等功能，通過自組網網絡對艙內采集、控制等數據進行實時通信傳輸，從而實現船艙環境監控系統的自動化。

項目設計

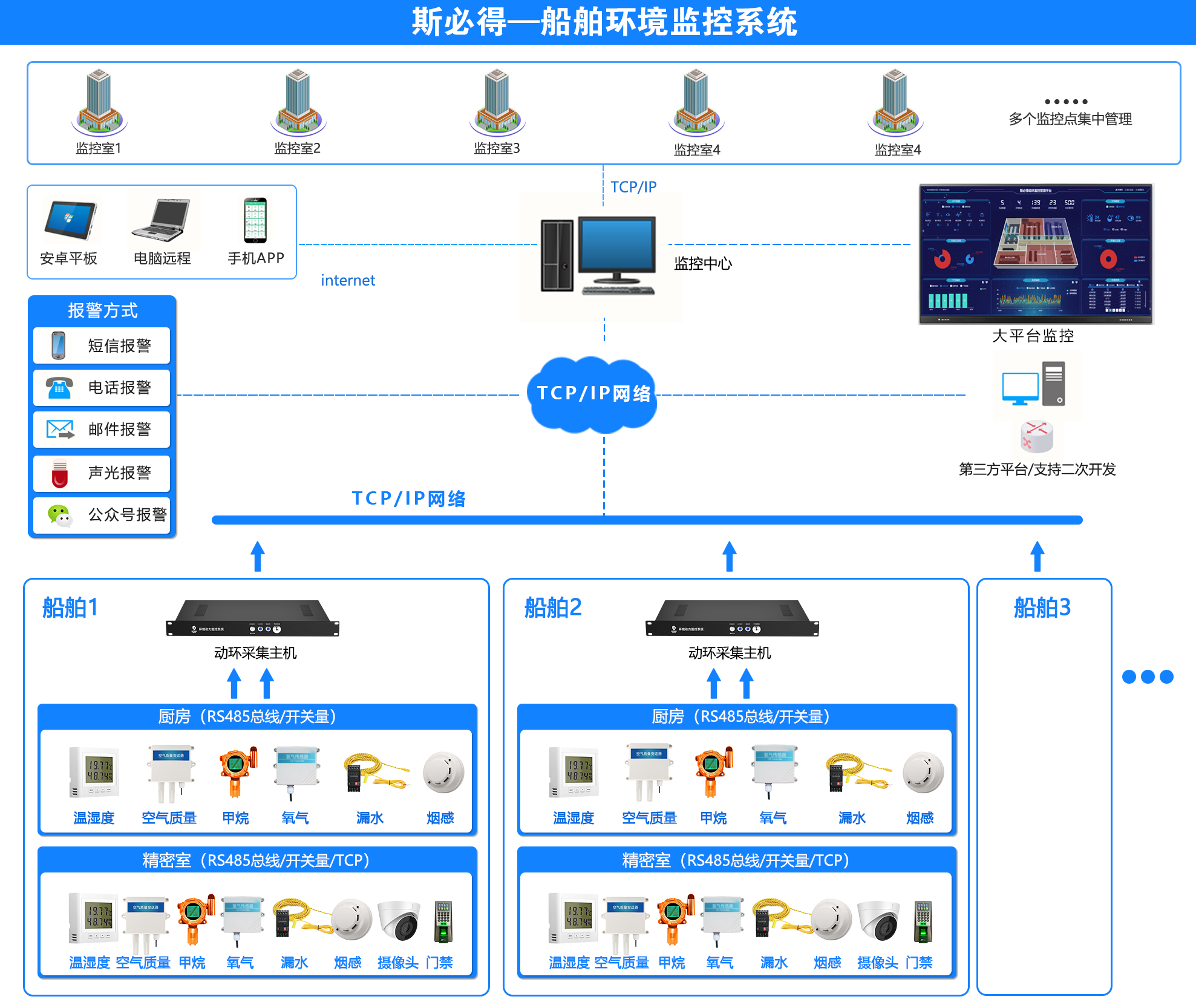

  本系統通過監控采集主機對不同船艙室內的傳感器進行數據采集，在通過監控采集主機進行數據的傳輸，最后上傳到數據監控中心進行處理并存入數據庫，工作人員可以隨時調用數據進行實時監控，系統由數據采集控制層，傳輸層，數據監控中心系統3部分組成。

1.1采集及控制設備

  船艙環境監測系統的前端采集設備主要包含了不同艙室內的傳感器模塊。主要監測內容包含溫濕度、空氣質量、漏水、煙感、甲烷、氧氣、門禁及視頻等，通過監控中心，實現遠程管理、APP管理、大屏監控，具有語音報警、微信公眾號報警、短信報警、聲光報警以及郵件報警等方式，完成對船艙內部環境參數的實時監測。

1.2網絡傳輸層

  船艙環境監控系統的網絡傳輸層是由監控采集主機的自組網網絡構成，通過RS485總線進行傳輸，負責前端各種傳感器采集的數據進行傳輸，以及對前端設備故障異常產生的報警信息進行傳輸。

1.3監控中心

  監控中心主要是由：數據采集分析、數據存儲以及遠程控制管理為主的三大部分組成，通過監控中心可以實時查看和分析當前船艙內部環境參數，保證了船舶內部設備正常運行和人身財產安全，并能通過數據分析系統及時了解故障艙室環境，及時報警并快速控制船艙內部設備運行及疏散人群，減少因突發事件而造成的損失。
